SOLEX       Vertikal - Vergaser   Horizontal - Vergaser
  SOLEX  Vergaser  Type  BF Vergaser     ..



     " H " = Horizontal-Vergaser / =   BFH
     " V " =  Vertikal- Vergaser   /  = BFV
    "  R " = Schwimmergehäuse rechts  BFRH + BFRV     *
    "  L " = Schwimmergehäuse links   BFLH  + BFLV

Ersatzteilliste


Hergestellt bei der  DVG  Deutsche Vergaser Gesellschaft   / Berlin  + Neuss/Rhein



Verwendungszweck für BF -Vergaser  finden Sie unter  " Vergaser "  BF










Vertikal Vergaser 26BFLV  26BFRV  30BFLV  Steigstrom Vergaser
30BFRV  35BFLV  35BFRV  40BFLV  40BFRV  42BFLV

Horizontal  Vergaser  Flachstrom Vergaser
26BFLH  26BFRH  30BFRH 30BFLH  35BFLH  35BFRH  40BFLH  40BFRH   42BFRH












5.00824.00 = Hohlschraube M12x1,5 = 3.03936.00 + Lötringanschl.=3.03938.00 +  2 x K11 = 3.00011.00









Vom 30BFRH Llpyd 400 Düsengalter  unten M11x1  oben M10x1
hier passen nur die dünnen Düsen  "F"

Vom 30BFLVS und ältere Vergaser mit Düsenhträger unten M11x1
                                                                                              oben M12x1
hier passen die dickeren Düsen "x53" , "x58" usw.



Ersatzteil Nr.:  Bild :

26+30 BF " H "  Vergaser

5.00003.00   /  ZK 3 Widerlager  für Einstellschraube
5.00063.00   /  ZK 03 Gelenkschwimmer  22gr. nicht mehr lieferbar
K739  3.00739.40 Lufttrichter 26BKHorizontral  26/20
K739  3.00739.44 26/22
K739  3.00739.48 Lufttrichter 26BFHorizontral 26/24
K778  3.00778.46 Lufttrichter 30BFHorizontral 30/23  Lloyd 400
K778  3.00778.48 30/24
K778. 3.00737.50 30/25
K778  3.00778.60 30/30
K737  3.00737.40 Lufttrichter 26BFVertikal 26/20

K748  3.00748.48 Lufttrichter 30/24 30BFVertikal
K748  3.00748.47. Lufttrichter 30/23,6 30BFVertikal 30/23,5  DB170V

3.00774.00   / 161 Düsenträger Montage 12  M11x1 / M12x1  für alle Düsen der Reihe :  X 51, X 52 , X53, X54. X 56 .X 58,  z.B. : Hanomag , Goliath,
3.00196.00   / 161 Düsenträger Montage 8    M11x1 / M10x1  für Düsen der Reihe " x F "  z.B. : Lloyd LP300 + LP400  , Zündap
5.03234.00 Düsenhütchen Montage 8  M10x1  3mm Kamin 4x1 gebohrt    z.B.: Lloyd LP300 + LP400 ,
3.10549.00   / 163 Düsenhütchen Montage 8 Goliath  GP700,
3.02157.00   / 163

Düsenhütchen Montage 13x250    M12x1  5mm Kamin 4x1 gebohrt   z.B.: Tempo Matador  , Autounion/ DKW  ,

3.10194.00   / 163 Düsenhütchen Montage 13x300    M12x1  5mm Kamin 4x1 gebohrt  z.B.: Gutbrod
  Düsenhütchen Montage 12x300    M12x1  1,4 Bohrung  Düsenhütchen für Vertikalvergaser  z.B.: Mercedes Benz
3.02045.00   /  164 Kappe zum Düsenhütchen  163  Montage 8  nicht mehr lieferbar
3.00861.07   0.45 Leerlaufdüse   g 45  / M5   A0000710936
3.00861.09   0.50 Leerlaufdüse   g 50  / M5   A0000710736
3.01057. Größe / 168 Hauptdüse  " x F "  ( Montage 8 ) z.B.: Autounion DKW , Goliath ,  Lloyd ,
3.01175. Größe / 168 Hauptdüse  " x 58 " z.B.: Auto-Union DKW , BMW , Gutbrod , Tempo ,
3.01176. Größe / 168 Hauptdüse  " x 51 " z.B.:  Auto-Union - Horch , Adler , Hanomag ,  Mercedes Benz
3.01178. Größe / 168 Hauptdüse  " x 52 " z.B.: Hanomag
3.01179. Größe / 168 Hauptdüse  " x 53 " z.B.: Mercedes Benz , Zündapp
  Hauptdüse  " x 54 "
  Hauptdüse  " x 54C " z.B.: Mercedes Benz
  Hauptdüse  " x 56 "   z.B.: Adler , Citroen , Hansa
3.01190.29 100 Hauptdüse  " x 56V "  z.B.: BMW
  Hauptdüse  " x 61 "  z.B.: Auto-Union - Audi , Büssing - NAG , Hansa ,
  Hauptdüse  " x 62 "  z.B.: Fiat , Hansa ,
5.03401.00 Oberteil / Drosselklappenteil 30BFRH Spezial DKW / Tempo / Goliath  5.03401.00
5.02002.00 Drosselklappe  26BF
5.03113.00 Drosselklappe  30BF
3.01075.00  Größe ?? Starterkraftstoffdüse mit 8mm Schaft
3.10135.00  Größe ?? Starterkraftstoffdüse mit 9,3mm Schaft
ZK824 Kraftstoffanschluss  :
 K3936     3.03936.00 Hohlschraube  M12x1,5
K11          3.00011.00 Dichtring 12mm / 1mm
K3938     3.03938.00 Lötringstück M12 / 8mm Rohr
ZK89 Schwimmernadelventil 2mm   M12x1,25 = 5.00089.00  =  5.00089.02  A0000710144 = A0000710544 = A0000710644 = A0000711244
ZK89/1 Schwimmernadelventil 2mm   M12x1,5   = 5.00089.01    A0000710344
K5708     3.05708.00 Ringschlauchstück  M12 / 8mm Schlauch
K1016     3.01016.00 Made  Verschlussschraube  M6
3.02452.00   K2452 Made  Verschlussschraube  M9x1
3.01121.00   K1121 Lindensenkschraube Starterdeckel  M4
Der 30BFRH für Lloyd LP300 + LP400 ist auf einer extra Seite  unter  " Vergaser"  =  "30BFRH"



    "F"  Lloyd 400  =   100 x F

"58"  die oberen 3 Bohrungen nur
einseitig

"53" die Bohrungen beidseitig

"52" die Bohrungen  beidseitig
 "51" die Bohrungen beidseitig

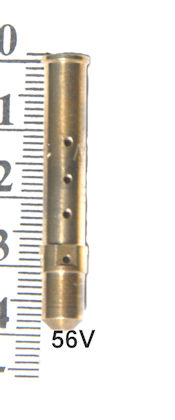

" 56V " gleiche Größe  3 Bohrungennur einseitig

" 56 " die Bohrungen beidseitig
 "54 " die Bohrungen beidseitig

 Düse für 30FFIK "K"




Vergaser - Oberteil  Drosselklappenteil

Starterkörper Starterluftdüse  Starterbrennstoffdüse  Starterkraftstoffdüse  Starterdrehschieber

Zwischenteil  Tupfer  Ringanschluß   Entlüftungshütchen  (Spardüse ohne Bild)  Leerlaufluftregulierschraube

Unterteil   Gelenkschwimmer    Schwimmer  Gegensachraube   Schwimmerbefestigungsschraube

Hauptdüse    Leerlaufdüse  Düsenträger  Düsenhütchen    Düsenhütchen mit Kamin  Lufttrichter

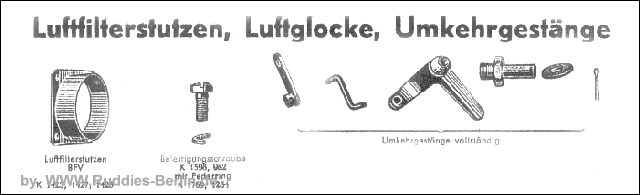

          Krümmer für Lufteintritt  ,  Luftfilterstutzen  Umlenkgestänge


Startvorrichtung : Startvergaser :  Starterdrehschieber Wirkungsweise Starterkraftstoffdüse, Starterluftdüse




                  Abb.8 Leerlauf : Leerlaufluftregulierschraube , Leerlaufdüse    /   Abb.9  Hauptvergaser :  Hauptdüse , Düsenträger , Düsenhütchen , Lufttrichter





30BFRV  + 30BFRVS   Mercedes Benz  Wirkungsweise      " S " = Sparvorrichtung  mit  Spardüse



Montage  Montagen Düsenträger  Duesentraeger  Düsenhütchen  Duesenhuetchen    Montage1  Montage6  Montage4  Montage8  x  Montage44  x  Montage12 BF  MO  FS  x  Montage 35  Montage40  35IF 40IF 35IFF 40IFF  x


805 Düsenträger M11x1 / M10x1 Montage 8 = 3.00196.00  Lloyd , Goliath x 817 Düsenhütchen  M10x1 BFH     3.10549.00   + 5.03234.00 = Lloyd400  =" F" Düsen
822 Düsenträger M12x1 / M11x1  3.07120.00  x51 usw  Düsen x 823 Düsenhütchen   M12x1 BFH    3.10194.00
  x 824 Düsenhütchen   M12x1 BFV    3.07120.00 diverse
    x 824 Düsenhütchen  M12x1 BFLVS 3.07128.00  DB 170V

                                           zurück zu Vergaser / Ersatzteile /





Französische  Vertikal Vergaser S0LEX  30VAFD  wie 30BVR rechts 30VAFG links    Hersteller  SOLEX  Frankreich
26VAFD  ASTER 42D ,35VAFD ASTER D12 , 2x 40VAFD 88PFN 8Zyl., 26VAFG ASTER CR-CI-VS , 30VALG DELAHAYE 122-MP,  35VAFG DELAHAYE 124-MP ,
  35VAFG GUINARD Mot.Hotchkiss ,

in Düsenträger  Y    = H.Düde 3.18333.Größe    M5x0.75



  zu  =  30BFR Lloyd 4oo
