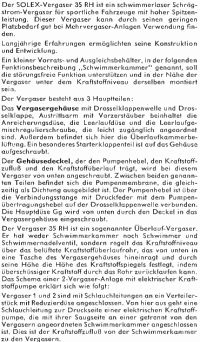

SOLEX   Schrägstrom -  Überlaufvergaser  35RH oder 40RH     Schwimmerlose Vergaser   Glas 1004TS  /  1204TS  / 1304TS / +GT 1700TS und GT

und Wirkungsweise  /  Anschlussplan  Benzinzufuhr.







P1 = Pumpe Kraftstoff vom Tank in die Schwimmerkammer.

P2 = Pumpe Kraftstoff von der Schwimmerkammer  zu den Vergasern über ein T-Verteilerstück mit Reduzierdüse  "3" oder über ein Membranventil mit Reduzierdüse , das verhindert, dass der Kraftstoff gleich wieder über die Pumpe "2" in den Tank zurück läuft. Und kein Kraftstoff beim Parken an einer Schräge vom Tank in die Vergaser und dann in die Zylinder läuft.

Da es das Membranventil nicht mehr gibt, sollte ein Rückschlagventil in die Leitung vor das T-Stück  3 mit einer 130 Reduzierdüse !


          SOLEX               VERGASER 35RH und 40RH  / Glas    Ersatzteile
  Dichtungssatz  RH  4.00501.00
1 Vergaser  35RH  Glas 1204 TS  70PS E1527601  E1527602  7.15276.01 + .02
1 Vergaser  35RH  Glas 1004 TS  64PS E1527801  E1527802  7.15278.01 + .02
1 Vergaser  35RH  Glas 1304 TS  75PS E1527701  E1527702  7.15277.01 + .02
1 Vergaser  35RH  Glas 1304 TS  85PS und 1300GT 85PS  E1540101  E1540102  7.15401.01 + .02
1 Vergaser  35RH  Glas 1300GT  85PS  E1743201  E1543202  7.15432.01 + .02
1 Vergaser  40RH   Glas 1700 TS  und GT  100PS  front    E1540301  7.15403.01
1 Vergaser  40RH   Glas 1700 TS  und GT  100PS  hinten  E1540302  7.15403.02
  Schwimmerkammer  7.15165.00   E15165
3 T-Schlauchverbinder mit Reduzierdüse 1,3  /  besser Membranrückschlagventilventil mit Reduzierdüsen 1,3    = nicht lieferbar.
26 Mischrohr ohne Nummer ! 3.17787.00  K17787
24 Leerlauf-Gemischregulierschraube  3.17463.00
27 Hauptdüse      Gg = X135   3.10033.45
27 Hauptdüse               X140  3.10033.47
27 Hauptdüse               X145  3.10033.49
27 Hauptdüse               X147,5  3.10033.50
27 Hauptdüse               X155  3.10033.57
29 Luftkorrekturdüse a =   90  3.02944.
29 Luftkorrekturdüse       100  3.02944.
29 Luftkorrekturdüse       110  3.02944.
29 Luftkorrekturdüse       130  3.02944.
29 Luftkorrekturdüse       140  3.02944.47
29 Luftkorrekturdüse       150  3.02944.
30 Leerlaufdüse            g 45  5.03016.07
30 Leerlaufdüse            g 47,5  5.03016.08
31 Lufttrichter         K =    28  3.17785.00
31 Lufttrichter         K =    32  3.20125.00
32 Mittelzerstäuber          1,8  5.05944.18
32 Mittelzerstäuber          2,1  5.05944.21
32 Mittelzerstäuber          2,5  5.05944.25
33 Dichtung für Mittelzerstäuber  3.17799.00
34 Anreicherungsdüse    1,0     / Klemmschraube 1700TS / GT  + 1300GT   5.05461.29
34 Anreicherungsdüse    1,3     / Klemmschraube 1300TS / GT  5.05461.43
34 Anreicherungsdüse    1,6     / Klemmschraube 1204TS  5.05461.55
34 Anreicherungsdüse    1,8     / Klemmschraube 1204TS  5.05461.63
36 Pumpenmembrane kpl.       jetzt = Membrangummi geschnitten  =  3.05506.00  5.05506.00
37 Feder für Pumpenventil  nur bei "Pumpe arm"  3.10765.00
38 Pumpenventil                nur bei "Pumpe arm"  3.19107.00
40 Belüftungshut / Metall  5.03129.00
80 Dichtung / Schwimmerkammer  3.18804.00
83 Schwimmernadelventil  175  5.04198.01  5.19536.00  = mit Kugel  5.04198.01  =  4.07414.08
76 Schwimmergehäuse kpl.   5.05972.00
77 Schwimmer  5.05805.00
81 Schwimmergehäusedeckel  5.05970.00
ohne Rückdrehfeder / Drosselklappe  ab 1965 ohne Bild  nicht lieferbar  3.20919.00
 36   3.05506.00 Membrane

Ersatz für 5.05506.00
Fahrzeug:

1204TS  / 70PS

1304TS + GT / TS / 75PS 1304TS + GT / 85PS 1304 GT / 85PS 1700 TS + GT  /100PS
Vergaser

35RH  /  7.15400.02 + .02

35RH / 7.15277.01 + .02 35RH / 7.15401.01 +.02 35RH / 7.15432.01 + .02 40RH  / 7.15403.01 +.02
Lufttrichter   K 28 28 28 28 30
Hauptdüse  Gg x140 x145 x145 x135 x140
Luftkorrekturdüse  a 110 110 110 140 150
Leerlaufdüse  g 45 45 45 45 47,5
Leerlauf-Luft  1,4 1,4 1,4 1,4 1,4
Mischrohr  3.17787.00 --- -- --- --- ---
Anreicherung 159 / 1,6 127,5 / 1,3 127,5 / 1,3 100 / 1,0  100
Beschl.-Pumpe arm = mit Nr. 37 + 38
Abschaltpunkt 34°-36°
arm
Abschaltpunkt 34°-36°
arm
Abschaltpunkt 34°-36°
neutral neutral = ohne Nr.37 + 38
Einspritzrohr --- 47,5 47,5 47,5 47,5
Einspr.Menge 0,4 - 0,55 cm³/Hub 0,4 - 0,55 cm³/Hub 0,4 - 0,55 cm³/Hub 0,4 - 0,6 cm³/Hub 0,7 +/- 0,1 cm³/Hub
Schwimmernadel 1,75 m.K. 1,75 m.K. 1,75 m.K. 1,75 m.K. 1,75 m.K.
      Nassluftfilter ! Dämpferfilter !
