ZENITH - Vergaser 35INAT DB 35/40INAT 35/42INAT  DB 230 - 280S  250/8  2,8L / 99KW / 130PS   Mercedes Strich 8 Mercedes Heckflosse







                                                           Bild 1

 156  dashpot control 00.20 865  0020865  Unterdruckregler aus grauer Vorzeit  nicht mehr lieferbar
        aus der Vorzeit bis ca. 1965   Automatk  /  Hier muß der alte Halter mit den neuen Halter zusammengeschweißt werden !!!  Handwerker Kunst istgefragt.

Bitte nur nach den Nummen aus Bild 2 verwenden
                                                          Bild 2  ab 01.1971


Vergaser vorn    35/42INAT DB  250/8  2,8L. 7.17048.00 /  A0020715401
Vergaser hinten 35/42INAT DB  250/8  2,8L 7.17050.00 /  A0000709304
Dichtungssatz         35/42INAT DB         250/8 W114  2,8L. /96KW / 130PS  Hand + Autom 4.00313.00   / 4.0S15G.00
Kleinreparatursatz   35/42INAT DB 4.02000.57
Reparatursatz         35/42INAT DB            für     002 071 5401  /  A0000709304 / A0020715501 4.02306.00
Dichtungssatz         35/40INAT DB  230+250+280S 4.00307.00      4.0S15G.00
Kleinreparatursatz   35/40INAT DB  230+250+280S 4.02000.62      4.0S15G.00
Reparatursatz         35/40INAT DB  230+250+280S 4.02305.00
Reparatursatz         32/40INAt  DB 280- Californien - USA  für  A0000708204 / A0000707304 4.02305.00
Dichtungssatz         35/40INAT OPEL  -- 05.1972 4.00307.00    4.0S20G.00
Dichtungssatz         35/40INAT OPEL                06.1972 ------- 4.00802.00    4.0S20G.00
Flanschdichtung ( Iso-Flansch ) 35/40INAT DB unter dem Vergaser  nicht lieferbar 3.50001.16    A1801410462
Flanschdichtung ( Iso-Flansch ) 35/42INAT DB unter dem Vergaser  nicht lieferbar 3.50001.17    A1801411062
Flanschdichtung ( Iso-Flansch ) 35/40INAT OPEL 3.50001.04      08950596
Flanschdichtung  2x                                  OPEL 3.50001.05      08950597
Flanschdichtung  1x / Vergaser                 BMW 3.50001.01      1.260.352
Flanschdichtung  1x                                 Peugeot 3.50001.24
Kraftstoffpumpe 230+250S+280S bis 01.1971 7.15551.00   A0010914901
Kraftstoffpumpe 230+250+280S ab 01.1971   + 250/8 W114 2,9/130PS = 96KW 7.20797.50   A0020916501


Die Ersatzteilenummern sind für   35/40INAT  +  35/42INAT  gleich !

Position
6 Dereh Feder 3.27058.00
010 Satz Gemischregulierschraube ( Co )- Leerlauf alt = K24892 3.24892.00 32489200 = A0000719971 = ZK11799  51179900 A0000701071 =5.11799.00
019 Startkörper  ZK11468  51146800       5.11468.00
020 Rückdrehfeder Stufenscheibe  Startautomatik   K17816  31781600 A0000713816 = 3.17816.00

021 Pulldown - Membrane ZK9259 50925900  002400832  51733900  ZK17339  A0000704952 = 5.17339.00  5.10644.00 ZK10644  A0000703952 = 5.09259.00
        Ersatz =     5.17339.00
22 Druckfeder Pull-Down 3.25432.00
039 a Anschlaghebel  kpl. vorn mit Einstellschraube  3.25442.00 für Schnellleerlauf / bei den älteren 230 250 280 DB                     zwei gleiche  5.11305.00
041 DB Starterdeckel 12V  vorn  ( "24 ) bei den älteren 230 250 280 DB zwei gleiche  5.08854.00  A0000711028  ZK10602 A0000711228 = 5.10602.00
039  ** Anschlaghebel         hinten ohne Einstellschraube 3.29476.00  35/42INAT DB
  Mitnehmer Hebel 5.16806.00.0
041 Starterdeckel 12V beide gleich ("6) 220S  230S  250S          1965 ---      00.20.00851  002000851  ZK8854  5.08854.00  A0000711028 =5.08854.00.0
041 Starterdeckel 12V vorn ("24) + DB230S - DB280S vorn + hinten 1969----  ZK10602 =51060200 A0000711228 =5.10602.00.0 = 4.07074.00

041 250/8 + 280S    ab 1971 ---   + 35/42INAT  250/8 2,8
     35/42 INAT Starterdechel 12V vorn ("24)  A0000711228 = 5.10602.00 = 4.07074.00
** 35/42 INAT Starterdeckel 12V hinten ( "18 ) weiche Feder ! über Thermoschalter im Zylinderkopf geschaltet nur ab 80°---
  (keine Schraube für den Schnellleerlauf)   nur 35/42INAT DB hinten  DB230/8 ZK10000  51000000  A0000711128 =5.10000.00.0

046 Isolierflansch  35/40INAT (  bei BMW = Ti40  beachten )    K25446   32544600  DB 220Sb - 280S A0000713780 =3.25446.00
046 Isolierflansch  35/42INAT K26959   32695900   35/42INAT nur DB 250/8 2,8L. + Coupé Juli 1972 ------ A0000714780 =3.26959.00
51 Lagerbolzen / 3.25185.00 1258249 = 3.29490.00
51a Buchse für  Lagerbolzen  /  Betätigungshebel  K29491  32949100 03441970 0 =3.29491.00
52 Sicherungsscheibe / Lagerbolzen 11048783Z =3.27924.00
051+51a Satz Lagerbolzen kpl.K29490  32949000 3.29490.00 K29491 32949100 3.29491.00  K27924 327924 3.27924.00  3.25185.00 40727505
+52 = A0000710674 =4.07275.05
58 Betätigungshebel / Rücklaufventil   A000071631 =5.09859.00
61 Spannring / Sicherungsring 01410607 =3.26799.00
62 Unterdruckdose öffnen der II. Stufe ZK9858  A0000700453 =5.09858.00   / 50985800  002000815    = A0000704052 =5.10444.00
62 ZK10443  51044300 A0000701253 =5.10443.00
56A in 62 die Membrane der Unterdruckdose   00.24.843   M3  50926000  ZK9260                      z.Zt. nicht lieferbar A0000703452 =5.09260.00
in  62 O-Ring in Unterdruckdose  ( klein )  nicht im Nachrüstsatz ! 01910579 =3.25467.00
66  / 67  Betätigungshebel kpl. mit  Lagerbolzen 051 + 51a + 52 A0005868507 =4.07275.04
68 Verbindungsstange    ( Leerlaufeinstellung - Drehzahl )    50926700    ZK9267  5.09267.00.0 A001200906 =5.09267.00
69 Zugfeder A0000711515 =3.27038.00
70 Zugfeder  K27039   32703900 A0000711615 =3.27039.00
71 Deckeldichtung / Platine K25128  = 3.25128.00  A0000713880 =3.34418.00
73 Belüftungsventil   002000806 =ZK9251  50925100  ZK17221  51722100 5.09251.00    09276670 =5.17221.00
74 Buchse / Belüftungsventil K25440    02010533 3.25440.00
075 Schwimmernadelventil  ZK89   ZK8902  50008900 = 5.05261.00 = A0000710544 A0000710144 =5.00089.00
  Schwimmernadelventil  ZK89/2 50008902   mit Kugel    5.00089.02    A0000710644    =  4.07414.51 A0000711244 =5.19534.00
077 Schwimmer  8,5g  ZK6440  50644000  ZK644001  A0000711343 =5.06440.00  =5.06440.01.0
  Schwimmer Satz  5.06440.01 = 9057469  02891913  A0000711343   1709119   50644401  4.07266.05 4.07266.05.0
82  +85 Hauptdüse  I. +  II. Stufe  K18333  K33124   318333   333124  K25535  325535  3.25535.29  OPEL = 828478 A0000718035 =3.18333.29    100
  Hauptdüse K10913  310913  31091333   3.10913.33  = 3.18333.33  OPEL = 828510 A0000713535 =3.18333.33    110
  Hauptdüse  OPEL = 828518 A0000717035 =3.18333.35    115
  Hauptdüse A0000717135 =3.18333.39    120
  Hauptdüse  OPEL  = 828368 A0000717235 =3.18333.41    125
  Hauptdüse  OPEL =  828495 A0000716835 =3.18333.43    130
  Hauptdüse  OPEL =  828505 3A0000715135 =.18333.45    135
  Hauptdüse  OPEL =  828642   3.24223.47 =   03441945  =  3.33124.47  =  A0000717435 =3.18333.47    140
  Hauptdüse  K10913  31091351  3.10913.51  =  3.33124.51  = 3.18333.51 A0000715935 =3.18333.51    150
84+87 Luftkorrekturdüse       OPEL =  828586  I.  + II. Stufe  K31359  =  K25413  3A0000714934 =.25413.25      90
  Luftkorrekturdüse       OPEL =  828587 A0000715834 =3.25413.29    100
  Luftkorrekturdüse       OPEL =  828597 A0000714634 =3.25413.33    110
  Luftkorrekturdüse       OPEL =  828593     K31359 =   K25413   325413  331359 A0000715034 =3.25413.39    120
  Luftkorrekturdüse       OPEL =  828591 A0000714334 =3.25413.43    130
  Luftkorrekturdüse       ÓPEL =  828588 A0000714734 =3.25413.47    140
  Luftkorrekturdüse A0000715134 =3.25413.51    150
83  +86 Mischrohr  I. Stufe    4S  OPEL =  828800    K 25658     32565800           02010128 A0000711740 =3.25658.00     4S
  Mischrohr  II.Stufe    4N  OPEL =  828801    K25657  =  32565700 A0000710249 =3.25657.00      4N
  Mischrohr                 4K  OPEL =  828803      02010127  3.25656.00
  Mischrohr                 9S  OPEL =  828804      09276412 3.30584.00
088 Leerlauftauchdüse  g 40   OPEL =  828641 5.09243.05  BMW
  Leerlauftauchdüse  g 42,5 OPEL = 828624      00.07.00697 5.09243.06
  Leerlauftauchdüse  g 45    OPEL = 828623 = 5.09243.07    ZK9243  DB = A000700697 =5.09243.07   BMW =          13111253063 =5.09243.07   = 00700697
  Leerlauftauchdüse  g 47,5 BMW 13111257401 =5.09243.08
  Leerlauftauchdüse  g 50   OPEL = 828626   /  BMW 13111256040 =5.09243.09
  Leerlauftauchdüse  g 55   OPEL = 828630 5.09243.11
  Übergangsdüse  050 A0000716834 =3.25644.09
  Übergangsdüse  060 A0000716634 =3.25644.13
  Übergangsdüse  080 A0000716534 =3.25644.21
090 Pumpensaugventil A0000701846 =5.09249.00
92 Pumpendruckventil 5 A0000701946 =.09250.00
94   * Anreicherungsventil  bei DB nur im 35/42INAT 250Coupe 2,8l / 99KW / 135PS 5.11581.13  = 60
96 Vorzerstäuber  002000699  = 5.14048.00 = 5.14897.00  A0000711549  A0000712149  A0000713149  A0000711549 =5.09244.00.0
  BMW = 13111253064 =5.09244.00
97 O-Ring für Vorzerstäuber 3.19052.00
98 Druckschraube für Vorzerstäuber    001300700  00.13.00700 5.09245.00
99 Dichtring 11mm  für Vorzerstäuber-Druckschraubr A0000713560 =3.24321.00
100 Pumpenkolben  30  ZK9641  5.09641.00  = A0000710518  5.10658.00  = A0000710618  09276266  ZK16567 51656700 5.16567.00 A0000710818 =5.21260.00
  A0000710718 =5.16567.00 ,     OPEL 09276445 A0000710818 =5.21260.00 =4.07414.59.0
  Pumpenkolben  40 09276446 =5.21260.06
  Pumpenkolben  45 09276447 =5.21260.01
  Pumpenkolben  55                830306 09276448 =5.21260.04
  Pumpenkolben  65 09276449 =5.21260.02
  Pumpenkolben  75   ZK16573 5.16573.00 = ZK21260  52126000  52126001  52156002  52126003 52126004 09276450 =5.21260.03
  Pumpenmanschette ( Gummi )  nur für Pumpenkolben mit Gummi-Manschette !!!! sonst nur kpl. Pumpenkolben ! 3.21260.00   Nachbau Gummi-Manschette
  Einspritzrohr i 0,45  Satz  mit Konus   ZK10205  51020500   ( 3.25527.07 + 3.24921.00 )                     DB  A0000701673 =5.10205.00
ohne Bild Pumpeneinspritzrohr / Einspritzrohr i  0,50 3.25527.09  OPEL
  Einspritzrohr i 0,75  II. Stufe  OPEL 3.25527.19
  Klemmkonus  für Einspritzrohr    K24921   32492100 3.24921.00
107 Vergaser-Deckeldichtung A0000713980 =3.25491.00.0
108 Rücklaufventil  kpl. nur am vorderen Vergaser   ZK4185  ZK4184  50418400  50418500 ( vor 1964 nur bei Automatic !! 220Sb ) A0000701146 =5.04185.00      nicht lieferbar
 in 108   Ersatz =  nur die Membrane mit dem Ventilstift für die Reparatur A0000751107 =5.04190.00     Ersatz


107 Deckeldichtung  K25491 3A0000713980 =.25491.00
111 Vergaserdeckel   ZK10010  51001000 A0000713604 =5.10010.00.0
112  * Anreicherung - Membrane  (bei DB nur im 250Cupè 2,8l 35/42INAT / 99KW /135PS ! )   = A0000704152  =5.09384.00
   830361    ZK10773   51077300 A0000704252 =5.10773.00 = 4.07414.10
113  * Druckfeder   ( bei DB  nur im 250Coupe 2,8  35/42INAT  /  99KW / 135PS !! A0000714516 =3.31809.00
114 Dichtung / Anreicherungsventil in Dichtungssatz A0000714280 =3.25489.00
122 Gelenkstück   OPEL = 09276326 = 3.25494.00 = 09276533 =517289.00 A0000710068 =3.27023.00
122 Gelenkstück Ersatz von OPEL + Klemmschraube M4= 3.34370.00         09276533 = 5.17289.00
123 Sicherungsscheibe 2mm   BMW  DB  OPEL 3.15812.00
124 Gewindestift / Klemmschraube M4        09276534 =3.34370.00
124 Gewindestift    Imbus -1,5  Klemmschraube M3  OPEL 09276327 A0000710082 =3.27025.00
127 Starter-Verbindungsstange    = 4.07075.00        BMW13111257056 =3.27022.00 A0000712524 =3.25496.00= 3.27022.00
128 Verschlusskappe     Ersatz  =   3.31202.00   =  A0009882235   09276329 A0009881035 =3.27024.00
129 Unterdruckregler nur am hinteren Vergaser mit Automatikgetriebe ZK8497  5.08497.00.0 = 7.08497.00
  5.12857.01.0    A0000700753 =  5.08499.00 = 7.12857.01  ( 7.07995.00 =  32/40 INAT USA )  ( 6/195  6195 ) A0000700653 =7.08497.00
141 Bild 1 Starterklappe 02310649 =3.43176.00
ohne Bild Abschaltventil 32/40INAT  USA  2,5  12V  mit Kabel + Rundstecker im Drosselklappenteil wie bei BMW A0000720317 =7.07992.00

  Iso-Flansch  / Flanschdichtung  2 x  / Vergaser    35/40INAT A1801410462 =3.50001.16     X
  Iso-Flansch /  Flanschdichtung  1x  /  Vergaser    35/42INAT  unten A1801410462 =3.50001.16     X
  Iso-Flansch  / Flanschdichtung  1x  /  Vergaser    35/42INAT  oben A1801411062 =3.50001.17     X
  Fußdichtung für alten Iso-Flansch   /  Flansch von Dichtungsresten  befreien und 2 neue Dichtungen verwenden.. 3.50000.INAT  Nachfertigung
  Dichtungssatz  35/42INAT  250/8 2,8L A0005860107 =4.00313.00 =
X nicht mehr lieferbar

Ti19 Leerlaufeinstellung + Service-Anweisung   OPEL - 35/40INAT - Umgemisch  ( 02.1972 ) / 1981

Ti40 unrunder oder kein Leerlauf  Übergang / Isolierdichtung  /  Iso-Flansch   (vordere Vergaser) bei  BMW

  Schwimmerkammer Belüftungsventil Einstellung

35/40INAT INAT für  OPEL Aussehen wie BMW + Peugeot

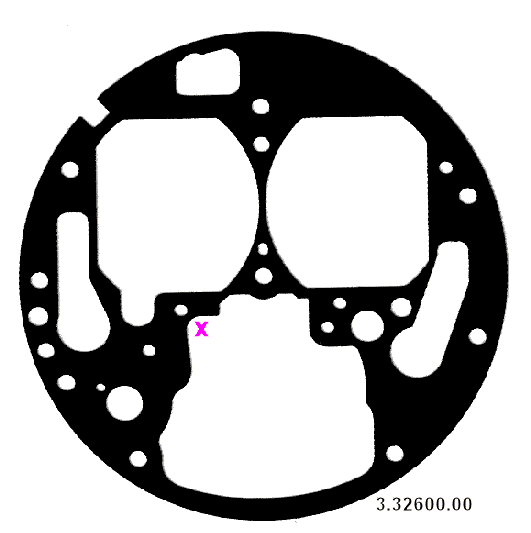

Deckeldichtung   35/40INAT  / 35/42INAT DB + BMW und alte OPEL  mit Deckeldichtung 35/40INAT OPEL   3.32600.00   K32600  33260000  mit geschraubter
Leerlauf-Tauchdüse wie Bild 88  5.09243.07 X   3.25491.00  32549100  K25491 Leerlauf / Leerlaufluft-Düse
A0000713980 X muss  ausgeschnitten werden

3.25128.00            im Satz  : 4.0S13G.00 = BMW + DB     /    K25128  32512800 3.34418.00  K34418 33441800  im Satz OPEL  Umgemisch    4.0S20G.00
A0000713880 = 3.25128.00 = Ersatz  = 3.34418.00 A0000713880

35/40INAT  + 32/40INAT  BMW   von oben eingeschraubter Leerlaufdüse + 35/40INAT  +  32/40INAT  BMW  3.29474.00    K29474  32947400
OPEL + Peugeot      3.32360.00  K32360  33236000


4.0S13G.00  Service - Satz Nachbau  35/40INAT Mercedes 230S   250S 280S
 220S    32/40INAT DB 280-USA   /  32/40INAT BMW  525  + BMW 2500wie 4.02305.00
-

 wie A0005860107 = Service - Satz Nachbau  4.0S15G.00  35/42INAT   3.50000.INAT für DB
Zenith Vergaser  35/40INAT  / 35/42INAT  Mercedes   250/8 - 2,8 Coupé neue Flanschdichtungen für die alten Iso-Flansche
250 /8 -W114  96KW / 130PS +  u Coupé   01.1971  -  12.1976   je Flansch 2 Stück /  1 Auto = 8 Stück
wie A0005860107 = 4.04008.00 =  Ersatz = 4.0S15G.00



    A0020711901 = 7.16641.00 = E16641 / A0020712001 = 7.16642.00 = E16642 /  A0000706104 = 7.16640.00 = E16640   W114


7.17048.00 = 0020715401  7.17050.00 = 0000709304  7.17049.00 = 0020715501   7.16643.00 = 0020712201   7.16644.00 =  0020712301  7.16645.00 =  0000706204   7.16160.00 =  0010719404
7.16637.00  =  0020713101  7.16145.00 =  0010717701   7.16147.00 =  0000703204   7.16146.00 = 0010717801   7.16067.00 = 0000704504     7.16161.00 =  0000704304
7.16162.00 = 0000704404 7.16083.00 = 0020710101  7.16158.00  =  0000704204   7.16157.00 = 0000704104  7.16082.00 = 0020710201  7.16079.00 = 0000704904  7.16155.00 = 0010718901
7.16079.00 = 0000704904   7.16083.00 = 0020710101



        Umluft OPEL Service-Nachbau Satz   ( ca. 52,25€  )   4.0S20G.00


      ein ORIGINAL Pierburg  Reparatursatz für OPEL  ( ca. 265.-€  )   4.02838.00.0

  Bild 108 AA

Ersatz Pumpenmanschette   3.21260.00 Membrane + Ventilnadel 5.04190.00 für Rücklaufventil.
für Pumpenkolben  mit einer Gummimanschette !  im Ventil 108   für  5.04185.00  mit Dichtringe
nicht für Pumpenkolben mit Leder-Manschette !!

Rücklaufventil kpl. 5.04184.00   Ventil komplett ohne 159 =  5.04184.00  = 5.04184.00


weitere Einstellwerte + Düsenbestückungen
