32EEIT  +  35EEIT +  38EEIT  Doppel-Fallstrom-Vergaser  FORD V6 Zylinder Motor

79TF9519BA = 7.17648.00 / 80FT9510ACA = 7.17866.00 /  79TF9510AA = 7.17647.00 / 7.17650.00  79TF9510EA   7.17652.00  79TF9519FA   7.17741.00  79TF9510JA   7.17872.01  80TF9510AFB

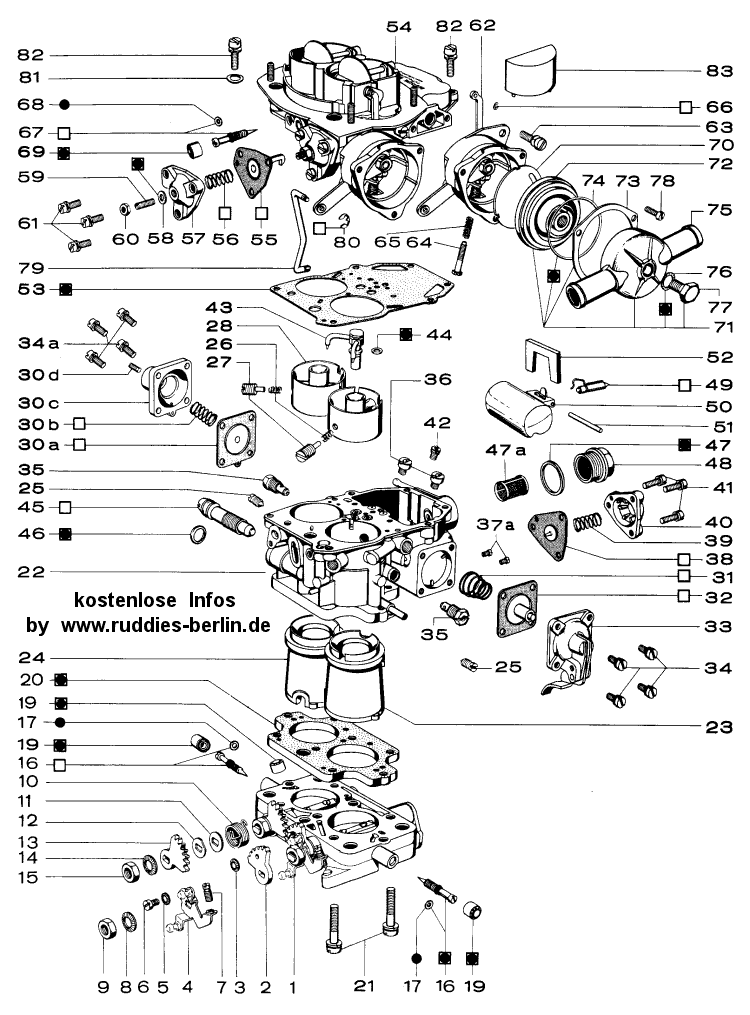

             35EEIT /  38EEIT  Abbildung ca. 1975  --  ca. 1978    Bild " A "    unten





                                                    32EEIT / 38EEIT   Bild   " B "  2  ca. 1980



             35EEIT / 38EEIT  Abbildung von ca. 1982 -----   Bild " C " 3  unten





  Die FORD  Vergasernummer ist für Ersatzteilbestellung und Einstellung wichtig
  FORD=   82 TF 9510 AJA



 O.E.Nr.       Bestell Nummer
  Dichtungssatz 32EEIT   4.00420.00
Dichtungssatz 35EEIT 4.00419.00
  Dichtungssatz 38EEIT   4.00418.00
  Reparatursatz 32EEIT  Autom. 4.02439.00
  Reparatursatz 32EEIT  Hand.   4.02442.00
  Reparatursatz 35EEIT  Autom. 4.02444.00
  Reparatursatz 35EEIT  Hand.   4.02445.00
  Reparatursatz 38EEIT   07.1977 -  3.1979 4.02437.00
  Reparatursatz 38EEIT 04.1979  - 11.1980 4.02441.00
  Reparatursatz 38EEIT 11.1980  -  06.1981 4.02443.00
  Reparatursatz 38EEIT  ab Juni  1981 06.1981  -  07.1982 4.02446.00
  Reparatursatz 38EEIT 07.1982  -  04.1985 4.02446.01
01 Drosselklappenteil  35EEIT   80TF9B505BA =5.19349.00
02 Zahnsegment 1. Kl. mit Gewinde M5  einstellbar.  Ti138  alle  EEIT  aber  einigesind an die Drosselwelle genietet!   3.34713.00 =4.07413.61
06 Zylinderschraube M5   3.24658.00 =4.07413.62
13 Zahnsegment 2. Kl.   Ti138 alle EEIT      3.34714.00
16   Bild  A  +  C Gemischregulierschraube  kurz  bis ca. 1976 EEIT bis auf die Länge sind die Schrauben gleich. 82TF9566AA =5.11276.00
  Ersatz  kurz   86TF9566AA = 5.11276.01
16   Bild  A  +  C Gemischregulierschraube lang   nach 1976 ------- EEIT 77TF9566AA =5.17366.00
20 Iso-Flansch  35EEIT   72TF9516AA =3.30395.00
23  Bild  B Gemischregulierschraube Zusatzgemisch   35EEIT +   38EEIT        78TF9P524AA =5.18019.00
23  Bild  B Gemischregulierschraube Zusatzgemisch   35EEIT +    38EEIT          80TF9566AA =5.19068.00
32  * Abbildung oben Beschleunigungs - Pumpenmembrane  mechanisch *79  Einspritzmenge 38EEIT je Hub cm/3  1,6+/- 0.15       5.16367.00 =4.07286.04
30 a *Abbildung oben Beschleunigungs - Pumpenmembrane pneumatisch  Einspritzmenge 38 EEIT je Hub cm/3  0,45- 0,50    5.15890.00  75TF9P789AA =4.07286.05
30  Bild C Satz Beschleunigerpumpe pneumatisch   Einspritzmenge 35EEIT je Hub cm/3  0,45- 0,50  5.15980.00 = 75TF9P789AA = 4.07286.05
32    78TF9B559AA Satz Beschleunigerpumpe mechanisch  * 45*  Hand   Einspritzmenge 35EEIT je Hub cm/3 1,1-1,2  /  5.14724.00 = 78TF9B559AA = 4.07286.04
32 Beschleunigerpumpen.Membrane 74TF9B559AA = 5.16367.00
32 Beschleunigerpumpen-Membrane mechanisch  *79* Autom.     80TF9B559AA =5.15111.01
32 Beschleunigerpumpen-Membrane mech.           *55*    4.07286.04     74TF9B559AA =5.16367.00
35 Leerlaufdüse  g45  32EEIT 2,0 LC =    75TF9596AA =5.03016.07
35 Leerlaufdüse  g47,5  11710212  35EEIT 2,3 HC    80FT9596AA =5.03016.08
35 Leerlaufdüse  g50   11555289  38EEIT 2,8 HC    80TF9596BA = 5.03016.09
36 Hauptdüse x137,5     35EEIT 2,3 HC   3.18333.46  ist gleich       80TF9533AA =3.33124.46
  Hauptdüse x140       85HF9533HA 75TF9A523AA  =  3.18333.47     85HF9533HA =3.33124.47
  Hauptdüse x 142,5    72TF9533BA =3.33124.48
  Hauptdüse x145           78TF9533AA =3.18333.49
36 Hauptdüse x150        38EEIT 2,8 HC   3.33124.51  =    80TF9533CA =3.18333.51
37a Anreicherung - Düse o 55 Teillast 3 27224.11
38  * Anreicherung - Membrane  *63 * alle EEIT      72TF9J503AB =5.14647.00
  Anreicherung Satz  4.07248.18.0   =   4.07248.17.0 4.07248.16.0
41a Reduzierstopfen alle EEIT    Ti146     80TF9L460AA =3.37697.00
42 Zusatzkraftstoffdüse  für Umgemisch  42,5 nur bei älteren EEIT  bis ca. 1978  mit Schraube Bild : 67 3.27224.05
43 Einspritzrohr i40      5.19551.05        80TF9A574BA =5.19875.05
43 Einspritzrohr i45  80TF9A574 =5.19551.07                            80TF9A574FA =5.19875.07
43 Einspritzrohr i50 38EEIT 2,8HC  5.19551.09   =       80TF9A574CA =5.19875.09
43 Einspritzrohr i55  Sechskant-Kopf    69TF9A574CA =5.10647.11
45  Bild A Umgemischregulierschraube 32EEIT + 35 + 38EEIT       72FT9P524AA      3.27424.00  = 1976           78TF9P524AA =5.18019.00
45  Bild A Umgemischregulierschraube Zusatzgemisch-Mengen-Regulierschraube   nicht bei allen EEIT   80TF9P524AA =5.19559.00
45  Bild B Umgemischregulierschraube   80TF9P524BA =5.19606.00
Bild 3  ohne 45 ! Umgemischregulierschraube  Baujahr 1982 Kunststoff 82TF9510xxx Weksseitig justier + verschlossen Ti138.1    kein   Ersatzteil
23  Bild B Gemischregulierschraube  C0  1979 - 1980 nicht bei allen EEIT  im Schwimmergehäuse      80ET9566AA =5.19068.00
47 oben und 49 unten Dichtring entfällt bei ALU-Verschraubung    -_-------_--
48 Verschlussschraube Alu ohne Dichtring !!!! alle EEIT 3.3501800
49  *  Abbildung oben Schwimmernadel alle EEIT 72TF9564AA =5.13150.00
50 Satz Schwimmer mit Nadel alle EEIT Ersatz für die Vorgänger   86TF9557AA =4.07266.04
50   Ti170 Schwimmer  alt mit Metallasche alle EEIT bis 1985  Justierung / mit  Metallasche / Justierung 77TF9557AA =5.17239.00
50   Ti170 Schwimmer ohne Metallasche wie Satz Schwimmer alle EEIT ab 1.1985  Niveaujustierung ab Werk eingepresst !! 82TF9557AA =5.17239.01
52  Bild 1 + Bild 2 Niederhalter  Schwimmer Achse nur im   Schwimmer - Satz 4.07266.04 72TF9B546AA =3.27942.00
53  * Vergaserdeckeldichtung alle EEIT  72TFB9519AA = 72TF9519AA =3.27867.00
55  * Pulldown - Membrane  *71* 74TF9L543AA =5.16432.00  alle EEIT  ZK19747     80TF9L543AA =5.19747.00
  Pulldownmembrane "83" + Deckel , Schauben + Fedet EEIT 38EEIT  2,8 5.19747.00 = 4.07268.10.0 80TF9L543AA =4.07268.10
  Pulldownmembrane "83" + Deckel , schrauben + Feder EEIT Inhalt Membrane 5.19747.00 = 4.07268.11.0
64 Einstellschraube für Schnellleerlauf alle EEIT  2800 - 3000U/min 3.30471.00
66 Sicherungsscheibe  Starter-Verbindungsstange alle EEIT   E860059S   860059  3.05084.00
67 Bild A + B im Deckel Gemischregulierschraube für Zusatzgemisch EEIT nur bis ca. 04.1979  entfällt danach !!!! 77TF9566AA =5.17366.00
  Startergehäuse   80TF9K728AA =5.19825.00
71  Bild   A Starterdeckel   Startautomatik   kpl.  Wasser  EEIT     78TF9K731AA  77TF9K131AA =   78TF9K731BA =5.18393.00
74 O-Ring Startdeckel   72TF9K733AA =3.29204.00
75   A Wasseranschluss / Startdeckel 72TF9K732AA=3.27841.00
71   B  +C Starterdeckel   2x 12V. elektrisch   Ti108 80TF9K731AA   5.19263.00   4.07262.02 82TF9K731CA=4.07262.03
84    ( Ti118 ) Abschirmkappe  gegen Luftfilterbrand. / Kunststofffilter EEIT Modelljahr   1978 - 1979 = ab 08.1977   78TF9A983AS =3.37102.00
84    ( Ti118 ) Abschirmkappe  gegen Luftfilterbrand  / Kunststofffilter EEIT Modelljahr  1980 ----  80TF9A983AA =3.37093.00
89 Schließdämpfer einige EEIT  7.20559.01  =      90107456 =4.07283.06 83TF9B549AA =7.20559.01
  Dichtungssatz 35EEIT   4.00419.00
  Dichtungssatz 32EEIT   4.00420.00
  Kleinreparatursatz 38EEIT   4.02001.06
  Reparatursatz  32EEIT  4.02427.00   4.02431.00  4.02432.00  4.02442.00
  Reparatursatz  35EEIT 4.02424.00   4.02425.00  4.02436.00  4.02440.00   4.02445.00
  Reparatursatz  38EEIT 4.02437.00   4.02440.00
Service-Satz  35EEIT mit Dichtungen und allen 4 Membranen + Schwimmernadel   alle 32+35EEIT Bild Nr.: 17+30a+32+38+44+46+49+53+55+68 4.0S34G.00
    für Bild Nr.: 20 zwei Papierdichtungen
Service-Satz  38EEIT mit Dichtungen und allen 4 Membranen + Schwimmernadel   38EEIT Bild Nr.: 17+30a+32+38+44+46+49+53+55+68+76 4.0S36G.00
    für Bild Nr.: 20 zwei Papierdichtungen
999  Ti138 Einstellanleitung  Ti138 EEIT   / Zahnsegment erneuern und synchron einstellen
Ti108  Grundeinstellung  1973  Einstellschrauben  EEIT 1980 Schaltplan Startdeckel 12V.
 Ti127.1  Kraftstoff-Druckregler  ohne Rücklauf   8OTF9D916AA =7.20726.00
Ti127.1 Kraftstoff-Druckregler   Taunus 2,3 -10.1981 - 09.1982 350154250  7.20726.50 7.20726.01  7.20726.51 83BB9D916AA =7.20726.01
Ti138.1 Einstellschrauben Änderung 198

 Ti138.1 Drosselhebel mit Zahnsegment  1.Kl. / Hebel entsorgen.  1964 = 32DDIST  / 35DDIST +  1972  -  1977 = EEIT 5.10481.00
11 Zahnsegment 2.Kl. einstellbar mit Linksgewinde M5  1964 = 32DDIST  /  35DDIST  + 1972  -  1977 = EEIT 5.14942.00
13 Sicherungsscheibe M5 li.   3.15834.00
14 Zylinderschraube M5 li.   3.19956.00
  Flanschdichtung  / Fußdichtung  35EEIT 72TF9447AA 3.50001.11
      3.50001.19
  Gasblasenabscheider + Druckregler Sierra 2,3   7.21182.50 85HF9B328BA =7.21182.50.0
  Gasblasenabscheider + Druckregler Taunus 2,3   7.21182.51 85HF9B328DA =7.21182.51.0
  Kraftstoffpumpe  2,3  - 04.1979 - 09.1982 V6Zyl. --3,0L. 76TF9350AA =7.20828.50
                                                               Bild 4


            Datenblatt 35EEIT  x  77TF9510HA = E17475 = 7.17475.00  x  77TF9510JA = E17476 = 7.17476.00   x  Ford 2,6 / 125PS / 92KW  04.1976 --- 06.1977


           Datenblatt 35EEIT x 79TF9510CA = 7.17649.00  x 79TF9510EA = 7.17650.00 x

32EEIT x 80TF9510ACB = 7.17866.01 x  80TF9510ARC = 7.17976.01 x  82TF9510AHA = 7.17960.09 x  82TF9510AJA = 7.17960.10 x 82TF9510AKA = 7.17961.03 x 82TF9510ALK = 7.17961.04

  + Capri II   + Taunus

7.17960.00 = 82TF9510NA  82TFNA  7.17960.01 = 82TF9510RA  82TFRA   7.17960.02  = 82TF9510VA   82TFVA
7.17960.09.0 = 82TF9510AHA   82TFAHA   7.17960.10.0 = 82TF9519AJA   82TFAJA   +  7.17960.06.0 = 82TF9510AAA   7.17960.07.0 = 82TF9519ACA   7.17960.08.0 = 82TF9510ABA
Datenblatt 38EEIT

7.17961.00 = 82TF9510ADA   82TFADA  7.17961.01 = 82TF9510AFA  82TFAFA  7.17961.02 = 82TF9510AEA  82TFAEA

7.17961.00.0 = 82TF9510ADA   82TFADA  7.17961.01.0 = 82TF9510AFA  82TFAFA  7.17961.02.0 = 82TF9510AEA   82TFAFA    7.17976.00.0   7.17976.01.0  80TF9510ARC




       Pierburg  35EEIT
    008= Dichtungssatz  = 4.00419.00   +  027 = Kleinreparatursatz = 4.02001.06  +  048 kpl. Reparatursatz  =  4.02436.00




brauchbarer  Nachbau  Service - Satz  35EEIT  = 4.0S34G.00    /  38EEIT = 4.0S36G.00
mit Pumpenmembrane   79  5.15111.01  + P-Membrane pneumatisch  5.15890.00
+ Anreicherungsmembrane  63  5.14647.00    + Pulldownmembrane  5.19747.00
 Deckeldichtung 3.27867.00   +  O-Ring GRL. Schr.   + O-Ring   +  E-Rohr.3.24615.00


original Reparatursatz 35EEIT 4.02436.00 Ford Consul / Granada 2,6 92kW 125PS 04.1976 - 06.1977  4.02445.00


Kleinreparatursatz Original PIERBURB   38EEIT 4.02001.06   / Iso-Flansch wechseln, dann 35EEIT
